Beamline

• Supraleitender Wiggler 5 bis 7 T
• Silizium (311)  Doppelkristall-Monochromator, erster Kristall wassergekühlt und sagittal fokussierender zweiter Kristall
• Energiebereich 7 - 27 keV
• Energieauflösung dE/E = 10^-4
• Strahlgröße am Probenort: horizontal 1.5 bis 0.5 mm² und vertikal 1.0 bis 0.05 mm² (abhängig von jeweiliger Apertur)
• Typischer Photonenfluss 5 x 10⁹  Photonen/s/mm²  bei  13 keV
• Silizium-Spiegel
• Absorber- und  Fastshutter-System (XIA)
• Variabel einsetzbare Blendensysteme (JJ-xray)
• Steuerung durch SPECTRA Software (Implementierung von SPEC Befehlen verfügbar)

Experimentelle Aufbauten

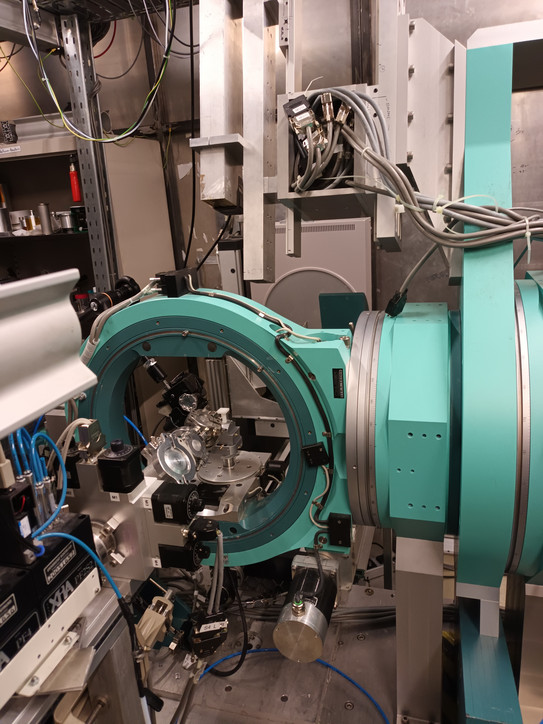

• 6-Achsen-Diffraktometer (NaI-Punktdetektor, Amptek, Flächendetektor MAR345, Pilatus 100K)
• Aufbau für Kleinwinkelstreuung (Flächendetektor MAR345)
• Aufbau für schnelle Reflektivitäten und GID (Pilatus 100K)

Anwendungen

• Diffraktion, Texturanalyse
• Oberflächendiffraktion
• Reflektivitätsmessungen
• Kleinwinkelstreuung
• Fluoreszenzanalyse

Probenumgebungen

• Probenaufbau für in-situ Heizung von Flachpräparaten und Pulvern in Kapillaren bis 900°C
• Hochdruckprobenzelle mit Kupfer-Probenelement (1° bis 80° und Drücke bis 5 kbar)
• Stickstoff-Probenkühlung (Cryostream 700, Oxford Cryosystems)
• Anton Paar DHS1100 für in-situ Diffraktion (bis 1100°C)
• Linkam HFSX350 Temperaturzelle (-180 bis 300°C)
• Kryostat
• Verschiedene Probenzellen für Reflektivitäten und Diffraktion
• Probenrotation für Pulverdiffraktion
• Gas-Druckzellen bis 100 bar
• Probenzellen zur Messung von Reflektivitäten an fest-flüssig Grenzflächen
• Vakuumumgebung (Vorpumpe und Turbopumpen)

Literatur

M. Paulus, D. Lietz, C. Sternemann, K. Shokuie, M. Tolan, C. Czeslik, and R. Winter, J. Synchrotron Rad. 15, 600 (2008).

C. Krywka, C. Sternemann, M. Paulus, N. Javid, R. Winter, A. Al-Sawalmih, S. Yi, D. Raabe, and M. Tolan, J. Synchrotron Rad. 14, 244 (2007).

C. Krywka, M. Paulus, C. Sternemann, M. Volmer, A. Remhof, G. Nowak, A. Nefedov, B. Pöter, M. Spiegel, and M. Tolan, J. Synchrotron Rad. 13, 8 (2006).

M. Paulus, R. Fendt, C. Sternemann, C. Gutt, H. Hövel, M. Volmer, M. Tolan, and K. Wille, J. Synchrotron Rad. 12, 246 (2005).

Alle Publikationen BL9

Kontaktpersonen

Michael Paulus und Christian Sternemann

Maria-Göppert-Mayer Str. 2
44221 Dortmund
Raum: DELTA 05

Tel:  +49 (0)231 755 5372
Fax: +49 (0)231 755 5383

Telefonnummer der BL:  5995

Weitere Informationen zum DELTA

DELTA gratefully acknowledge the financial support of the Deutsche Forschungsgemeinschaft (DFG, German Research Foundation, Germany) within the project INST 212/330-1, project number 619186.
